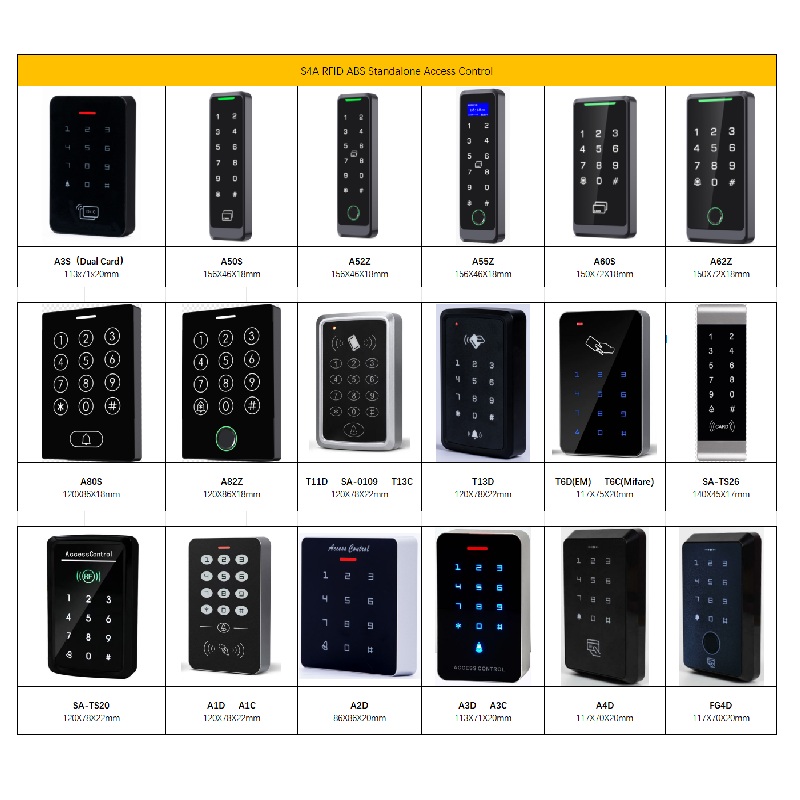

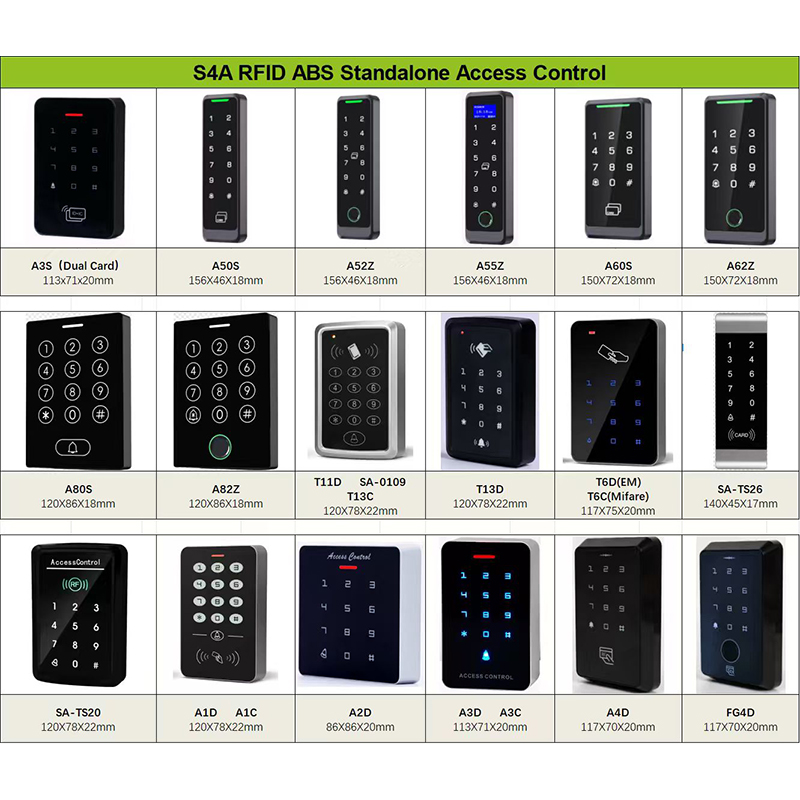

Bağımsız bir erişim kontrol cihazının kablolanması, güç, tuş takımı veya okuyucu, kilit ve isteğe bağlı aksesuarların (örneğin, kapı sensörleri, çıkış düğmeleri) bağlanmasını içerir. Kesin adımlar kontrol cihazı modeline ve üreticisine bağlıdır, ancak süreci basitleştirmek için temel hususlar ve diyagramlar içeren genel bir kılavuz aşağıdadır:

Araçlar ve Malzemeler Gereklidir

- Tel sıyırıcı/kıvırıcı

- Multimetre (bağlantıları test etmek için)

- Düşük voltajlı kablolar (esneklik için 18–22 AWG, çok telli bakır)

- Vida terminalleri, sıkma konnektörleri veya kablo somunları

- Kablo kanalı veya kablo klipsleri (kablo koruması için)

- Güç kaynağı (pil ile çalışmıyorsa)

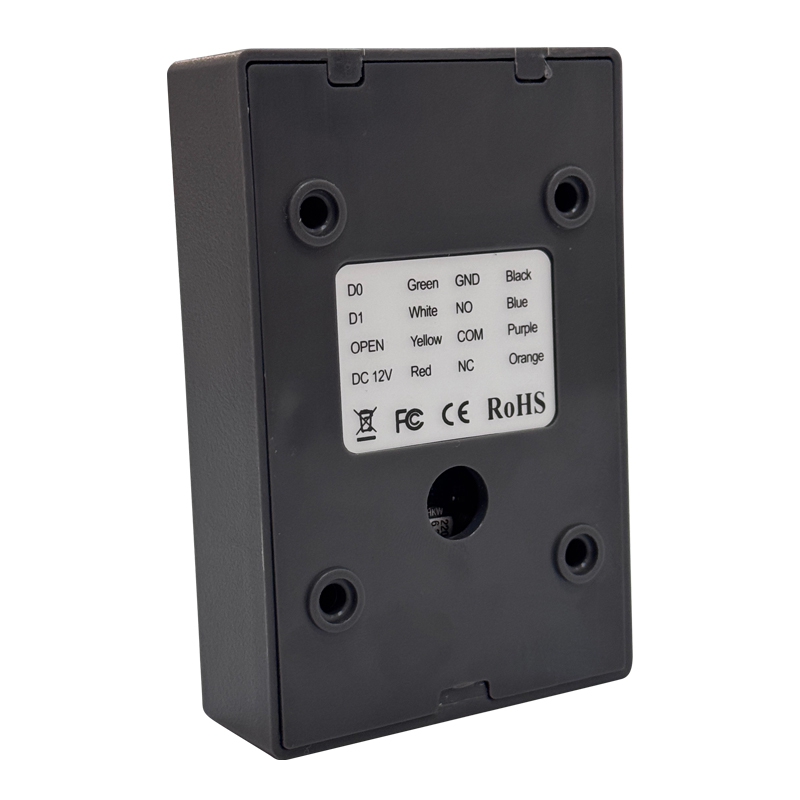

Adım 1: Kontrol Ünitesinin Kablolama Şemasını Anlayın

Çoğu bağımsız denetleyicinin, temel bileşenler için etiketli terminalleri vardır. Kesin terminal etiketleri ve voltaj gereksinimleri için her zaman üreticinin kılavuzuna bakın. Tipik bir düzen şunları içerir:

- Güç Girişi: +12V DC, GND (toprak)

- Tuş takımı/Okuyucu: DATA, COM (ortak) veya belirli pinler (örneğin, diğer okuyucular için D0, D1)

- Kilit Çıkışı: LOCK+, LOCK- (manyetik kilitler için) veya NC/NO (elektrikli kilitler için normalde kapalı/normalde açık)

- Aksesuarlar: DOOR (kapı sensörü), REX (çıkış talebi butonu), ALARM (alarm çıkışı)

*Örnek Terminal Düzeni:*

| Terminal Etiketi | Fonksiyon |

| +12V | Güç girişi (pozitif) |

| GND | Güç girişi (negatif/toprak) |

| VERİ | Tuş takımı/okuyucudan gelen veri sinyali |

| COM | Tuş takımı/okuyucu için ortak zemin |

| LOCK+ | Kilide pozitif bağlantı |

| KİLİT- | Kilide negatif bağlantı |

| KAPI | Kapı sensörüne bağlanır (normalde kapalı) |

| REX | Çıkış düğmesine bağlanır (anlık anahtar) |

Adım 2: Güç Kaynağını Bağlayın

#A. Pil ile Çalışan Kontrol Üniteleri

- Güç için kalıcı kablolamaya gerek yoktur. Pilleri (örneğin, 4x AA) kontrol cihazının pil bölmesine takın.

- İsteğe bağlı kablolu yedekleme: Kontrol cihazı destekliyorsa, 18–22 AWG kabloları kullanarak +12V ve GND terminallerine 12V DC güç kaynağı bağlayın. Doğru polariteye dikkat edin (kırmızı kablo +12V'a, siyah kablo GND'ye).

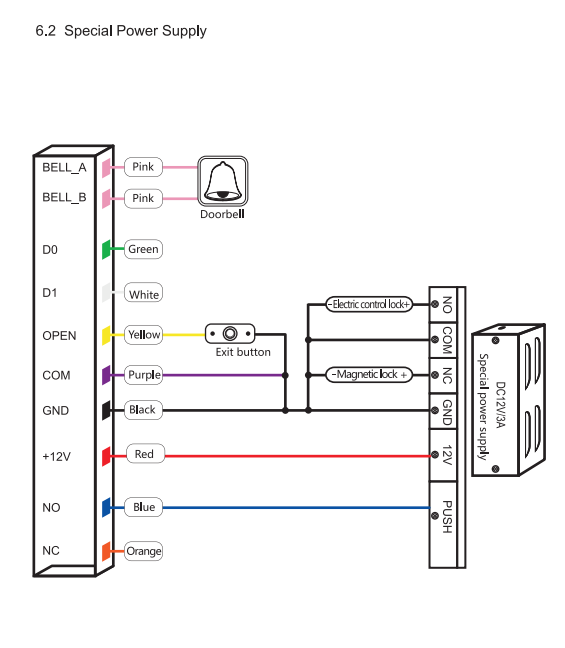

#B. Sabit Kablolu Güç Kaynağı

- Güç kaynağının çıkışını kontrol cihazının +12V ve GND terminallerine bağlayın.

- Düzenlenmiş bir güç kaynağı kullanın (örneğin, 12V DC, 1A) ve kontrol cihazının, tuş takımının ve kilitlerin toplam akım çekişinin güç kaynağının kapasitesini aşmadığından emin olun.

- Uzun mesafelerde voltaj düşüşünü en aza indirmek için daha kalın kablo (18 AWG) kullanın.

Adım 3: Tuş takımını veya Okuyucuyu Bağlayın

#A. Wiegand Tuş Takımı/Okuyucu (Bağımsız Sistemler için Ortak)

- Wiegand protokolü iki veri kablosu (DATA0, DATA1) ve bir ortak (COM) kullanır.

- DATA0 tuş takımını kontrol ünitesinin DATA terminaline (veya D0), DATA1 tuş takımını D1'e (etiketliyse) ve COM tuş takımını kontrol ünitesinin COM terminaline bağlayın.

- Özellikle 20 ft (6 m) üzerindeki mesafelerde girişimi azaltmak için korumalı bükümlü çift kablo kullanın.

#B. Basit Tuş Takımı (Doğrudan Bağlantı)

- Bazı bağımsız denetleyicilerde tuş takımı satırları ve sütunları için özel terminaller bulunur (örneğin, R1–R4, C1–C3). Tuş takımı düğmelerini bu terminallere eşlemek için kılavuzu izleyin.

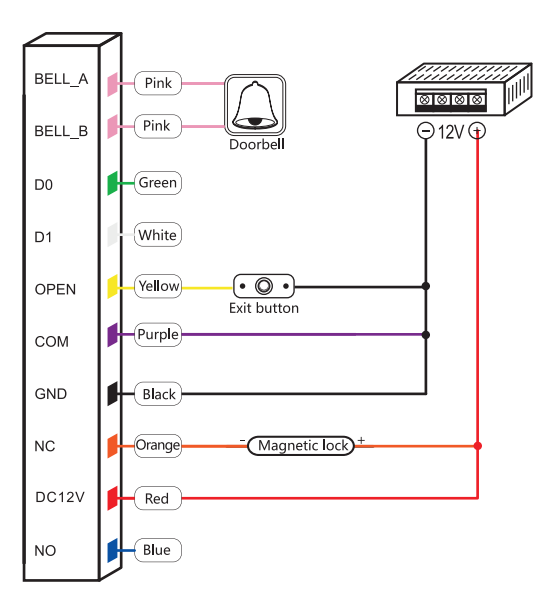

Adım 4: Kilidi Kablolayın

#A. Manyetik Kilit (Arıza Güvenliği)

- Manyetik kilitlerin kilitli kalabilmesi için sürekli bir güç kaynağına ihtiyaç vardır (arıza güvenliği: güç açıkken kilitlenir, güç kapalıyken açılır).

- Kilidin pozitif (+) kablosunu kontrol ünitesinin LOCK+ terminaline, negatif (-) kablosunu ise LOCK- terminaline bağlayın.

- Kontrol cihazlarının kilit çıkış voltajının kilit gereksinimlerine uygun olduğundan emin olun (örneğin 12V DC, 24V DC).

#B. Elektrikli Grev (Arıza Emniyetli veya Arızaya Dayanıklı)

- Arıza emniyetli grev: Güç açıkken kilidi açılır (acil çıkışlarda yaygındır).

- Arızaya karşı güvenli grev: Güç açıkken kilitlidir (güvenlik için standarttır).

- Grevi, arıza emniyetli/arıza emniyetli moduna göre kontrol cihazının NC (normalde kapalı) veya NO (normalde açık) terminallerine bağlayın:

- Arıza güvenliği: HİÇBİR terminal kullanmayın (güç uygulandığında kilit açılır).

- Arızaya karşı emniyetli: NC terminalleri kullanın (güç uygulandığında kilitlenir).

Adım 5: İsteğe bağlı aksesuarları ekleyin

#A. Kapı Sensörü (Kontak Anahtarı)

- Kapı durumunu (açık/kapalı) izlemek için normalde kapalı (NC) kapı sensörü takın.

- Sensör kablolarından birini kontrol cihazının DOOR terminaline, diğerini ise GND'ye (veya kılavuza göre COM'a) bağlayın.

- Kapı zorla açıldığında (sensör açıldığında) kontrolör alarmı tetikler.

#B. Çıkış İsteği (REX) Düğmesi

- Kullanıcıların kod girmeden çıkış yapabilmeleri için anlık bir buton yeterlidir.

- REX düğmelerinin iki telini kontrol cihazının REX ve GND terminallerine bağlayın. Düğmeye basıldığında kapının kilidini açmak için bir sinyal gönderilir.

#C. Alarm Çıkışı

- Kontrolörün bir ALARM terminali varsa, bunu 22 AWG kabloları kullanarak bir siren veya sesli uyarıya bağlayın. Alarm, yetkisiz erişim veya zorla giriş durumunda tetiklenir.

Adım 6: Sistemi Topraklayın (İsteğe bağlı ancak önerilir)

- Açık hava veya yüksek parazitli ortamlar için, kontrol cihazının metal muhafazasını 14–16 AWG yeşil kablo kullanarak bir bina toprağına topraklayın.

- Bir ucunu kontrol ünitesinin GND terminaline, diğer ucunu ise topraklama çubuğuna veya elektrik panelinin topraklama barasına bağlayın.

Adım 7: Kabloları Yönlendirin ve Koruyun

- İç mekan kablolaması: Kabloları duvarlar veya süpürgelikler boyunca sabitlemek için kablo klipsleri kullanın. Kabloları yaya trafiğine veya fiziksel hasara maruz bırakmaktan kaçının.

- Dış mekan kablolaması: Nem, UV ışınları ve zararlılara karşı koruma sağlamak için kabloları PVC borudan geçirin. Boru uçlarını hava koşullarına dayanıklı contalarla kapatın.

- Güç ve veri kablolarını ayırın: Girişimi önlemek için güç kablolarını veri kablolarından en az 6 inç (15 cm) uzakta tutun.

Adım 8: Sistemi test edin

1. Kontrol cihazını açın: Hata ışıklarını kontrol edin (örneğin, düşük voltaj için kırmızı LED).

2. Tuş takımını test edin: Kontrol cihazının bip sesi çıkarmasını ve kilidin etkinleşmesini sağlamak için bir kullanıcı kodu girin.

3. Kilitleme/kilit açma işlevi: Geçerli bir kod girildiğinde kilidin devreye girdiğini ve serbest kaldığını doğrulayın.

4. Kapı sensörü: Kontrol cihazının durumu algılayıp algılamadığını kontrol etmek için kapıyı açın/kapatın (örneğin, “kapı kapalı” için yeşil LED).

5. REX düğmesi: Kilidin serbest bırakılmasını onaylamak için çıkış düğmesine basın.

6. Sorun giderme: Sorun çıkarsa, bir multimetre kullanarak kilit ve kontrol terminallerindeki voltajı kontrol edin ve kablo bağlantılarını yeniden doğrulayın.

Önemli İpuçları

- Kabloları etiketleyin: Gelecekteki bakımı kolaylaştırmak için kabloları işaretlemek üzere bir etiket makinesi kullanın (örneğin, “LOCK+”, “REX”).

- Polariteye uyun: Ters güç bağlantıları kontrol cihazına zarar verebilir veya kilitlenebilir.

- Voltaj düşüşünü kontrol edin: Uzun kablolamalarda, kilitleme noktasındaki voltajı ölçerek nominal voltajın %10'u içinde olduğundan emin olun (örn. 12V DC ±1,2V).

- Kılavuza bakın: Her kontrol cihazının benzersiz özellikleri vardır (örneğin, saat dilimleri, geri geçiş önleme). Kılavuz, gelişmiş işlevler için belirli kablolamayı ayrıntılı olarak açıklayacaktır.

Bu adımları izleyerek ve güvenlik ve açıklığa öncelik vererek, bağımsız bir erişim kontrol sistemini başarıyla kablolayabilirsiniz. Bağlantıları yapmadan önce her zaman sistemi kapatın ve elektrik işlerinden emin değilseniz bir profesyonele danışın. S4A'da kablolama ve donanımla ilgili sorunlarınızı çözebilecek profesyonel bir ekip bulunmaktadır.
