>Giriş voltajı: DC12V 150mA
>Çalışma frekansı:24-24.5GHz
Marka:
S4AEşya yok.:

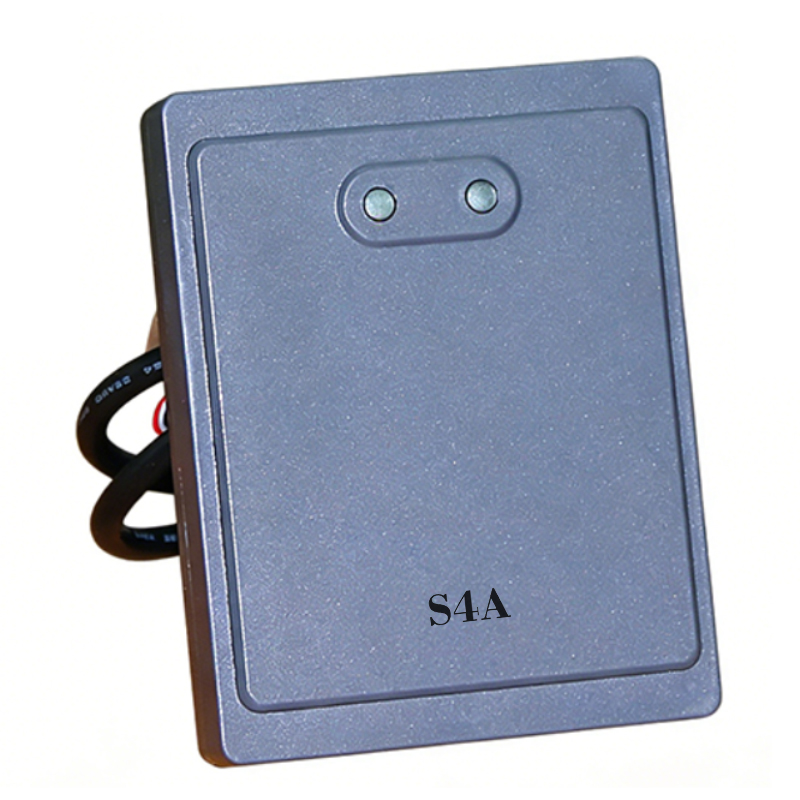

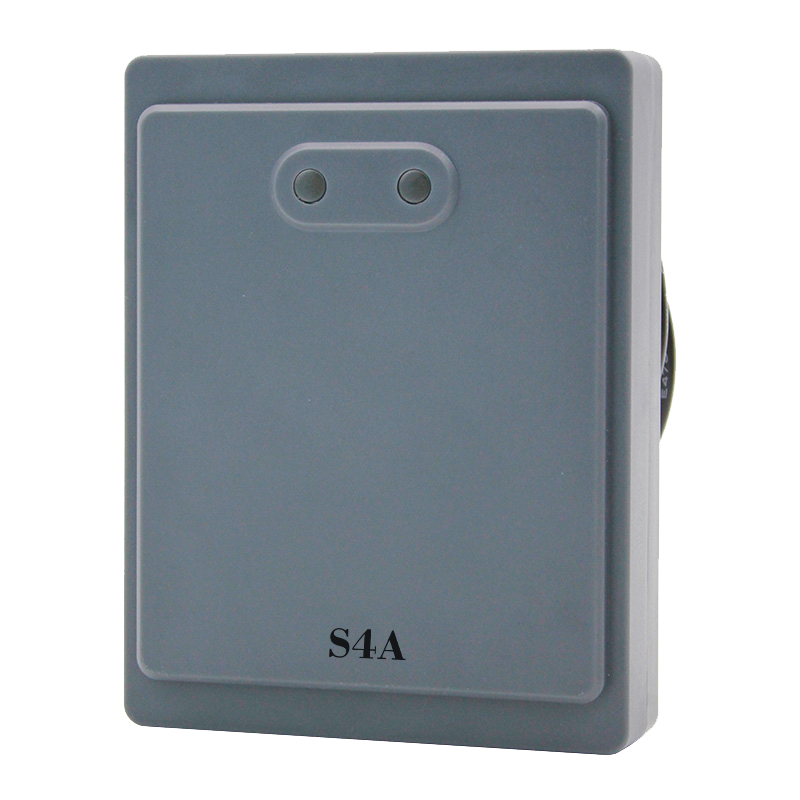

R02R02 Kanal Kapısı Çarpışma Önleyici Radar
model numarası: R02
Uygulama kapsamı |
Düz çubuk kapısı |
Giriş gerilimi |
DC12V 150mA |
çalışma frekansı |
24-24,5 GHz |
Modülasyon modu |
FMMCW |
İletim gücü |
10-1 5dBm |
yatay kiriş |
< 30° |
dikey ışın |
< 17° |
Algılama mesafesi |
1-6 metre, +-0,1 metre |
Çalışma sıcaklığı |
-40°C~+85°C |
Koruma derecesi |
IP67 |
Radar kurulum ve çalıştırma eğitimi
(1.1) Ezilme önleyici radar, kulvar yönüne dik olarak bariyer kapısı kutusuna (veya kutunun yanındaki sütuna monte edilir) takılır. Kurulum yüksekliğinin radarın alt kenarından zemine kadar 0,6M ve sol ve sağdaki kapı kolundan 15-25CM olması önerilir (şematik diyagrama bakın).
(1.2) Kapı makinesi çalışırken kasanın sallanmasını önlemek için bariyer kapısı kasası sıkıca sabitlenmelidir.
(1.3) Radarın algılama menzili içinde, fren kolu dışında, yol konisi, metal rögar kapakları, izolasyon çitleri, levhalar ve benzerleri gibi engeller bulunmamalıdır.
(1.4) Bariyer radar kurulum spesifikasyonunun şematik diyagramı aşağıdaki gibidir:

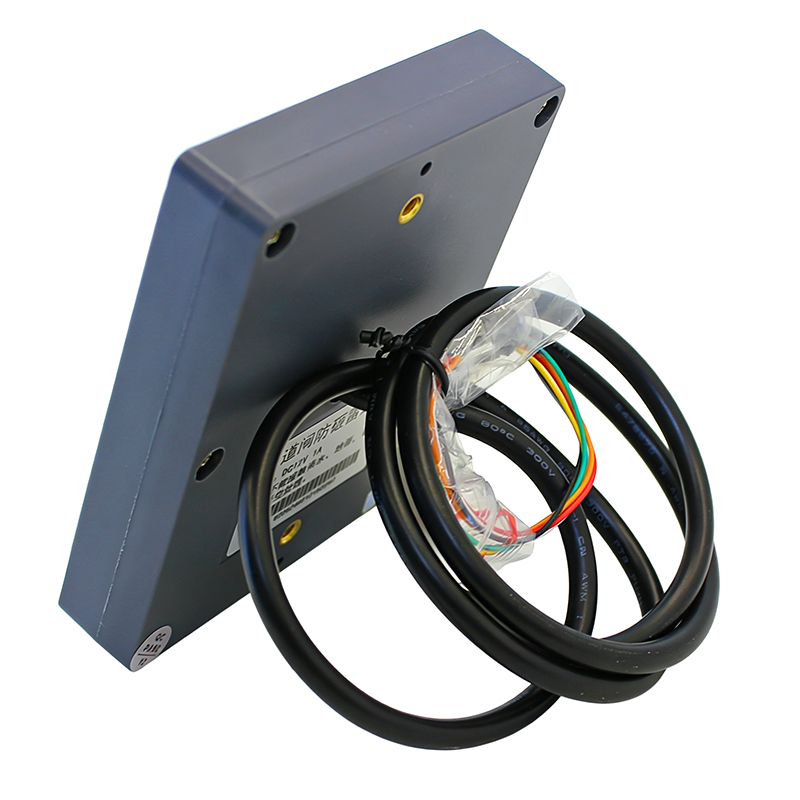

Aşağıdaki şekilde gösterildiği gibi, önce montaj yerini belirleyin ve ardından kutu gövdesine bir diş açma deliği ve 2 sabitleme deliği açın. (Yerleştirme deliği kendinden yapışkanlı etiketler ve sabitleme vidaları ürün paketinde bulunmaktadır), ardından radarı kutuya sabitleyin ve sabitleme somunlarını sıkın.
Radar Ayar Kutup Uzunluğu Eğitimi
Adım 1: Düğmeyi bırakmadan basılı tutun
Algılama mesafesini ayarla
Yeşil ışık yanana ve kırmızı ışık sönene kadar basın, kırmızı ışık her yanıp söndüğünde, algılama mesafesi 0,5 metre artacak ve etkin ayar mesafesi 1-6 metre arasında dönecektir (başlangıç mesafesi 1 metredir) . Mesafeyi ayarladıktan sonra, bir sonraki adıma geçmek için düğmeyi bırakın.
2. Adım: Düğmeye basın ve bırakın
öğrenme sahnesi ortamı
Sahnenin arka planını otomatik olarak öğrenin (kırmızı ışık ve yeşil ışık aynı anda yanıp söner); 20 saniye bekleyin, radar parametreleri kaydeder ve çıkar, ayar tamamlanır; radar normal çalışıyor (kırmızı ışık her zaman açık)
Örneğin, 4 m'lik bir direk kurarsanız: (algılama mesafesi, direk uzunluğundan 0,5 m daha kısa olmalıdır)
Kırmızı ışık beş kez yanıp sönene kadar (her seferinde 0,5 metre) düğmeyi ilk kez basılı tutun ve ardından bırakın (mesafeyi ayarlayın)
2,5 metre + 1 metre başlangıç mesafesi), şu anda algılama mesafesi 3,5 metredir;
Düğmeye ikinci kez bastıktan sonra hemen bırakın, trafik ışığı aynı anda yanıp söner ve ardından 20 saniye bekleyin.
Sadece sahne ortamını öğrenin (şu anda bariyer kapısının algılama menzili içinde hiçbir insan, araba veya başka nesne yoktur).
Entegre Yaya ve Araç Güvenliği: Bu radar, otomobilleri ve insanları birbirinden ayırt etmek için çift algılama modunu kullanır ve kazaları önlemek için anında çarpma önleme tepkisi verir. Maliyet Etkin "Kesme Gerektirmeyen" Kurulum: Geleneksel yer altı döngülerine üstün bir kablosuz alternatif olan bu sensör, kaldırım kesme ve karmaşık kablolama ihtiyacını ortadan kaldırarak işçilik ve saha onarım maliyetlerini önemli ölçüde azaltır. Endüstriyel Sınıf, Her Hava Koşulunda Güvenilirlik: 16 yıllık üretim uzmanlığıyla desteklenen sensör, IP67 dereceli su geçirmez ve toz geçirmez tasarımıyla yağmurda, siste ve aşırı sıcaklıklarda tutarlı ve yüksek hassasiyetli algılama sağlar.
1: Gelişmiş 24 GHz milimetre dalga teknolojimiz, bariyer kapısı kazalarını ortadan kaldırmak için araçlar ve yayalar arasında doğru bir şekilde ayrım yapan yüksek hassasiyetli bir güvenlik perdesi sağlar. 2: Kusursuz entegrasyon için tasarlanan bu radar, geleneksel yer altı döngülerine modern, "kesintisiz" bir alternatif sunarak kurulum süresini ve saha işçilik maliyetlerini önemli ölçüde azaltır. 3: Sağlam IP67 su geçirmezlik derecesi ve yüksek frekans kararlılığı ile BR2401A, en zorlu endüstriyel ortamlarda bile tutarlı, her türlü hava koşulunda performans sunar.

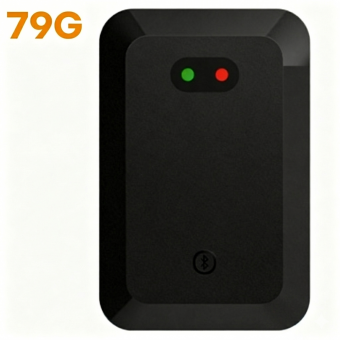

Hassas Çit Kolu Optimizasyonu: Çit ve katlanır bariyer kollarının benzersiz algılama gereksinimlerini karşılamak üzere özel olarak tasarlanmıştır ve karmaşık kapı yapılarında kör nokta olmamasını sağlar. Milimetre Dalga Yüksek Frekans Teknolojisi: 79 GHz bandını kullanarak üstün parazit önleme performansı sağlar ve her türlü hava koşulunda hem araçların hem de yayaların yüksek hassasiyetli tespitini korur.
